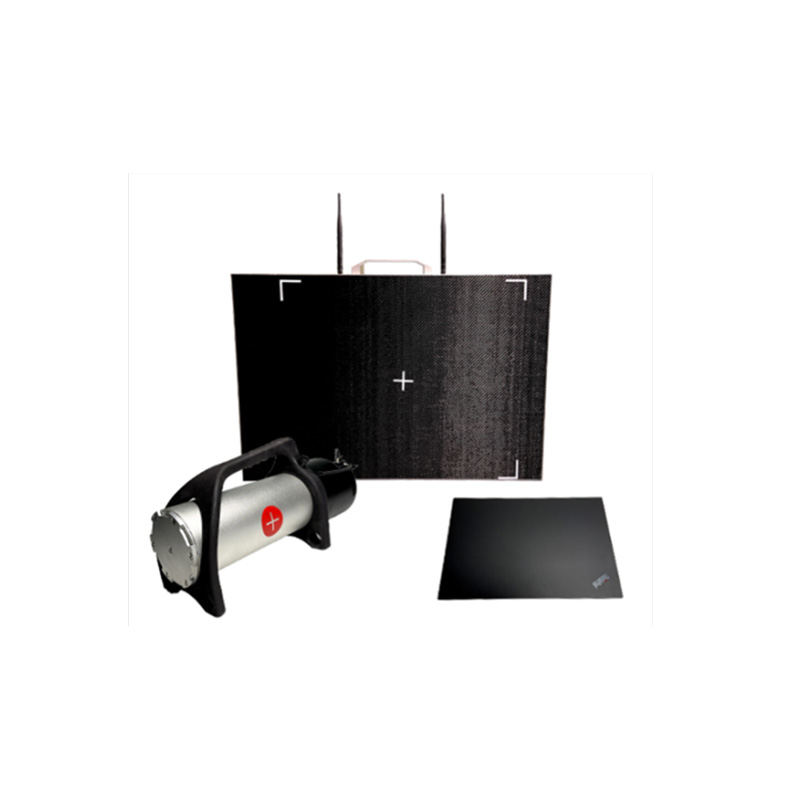

AD-1600X便携式X光机

便携式X光机AD-1600X是一款针对中国缉毒、缉私、反恐装备的强烈需要，国内自主研发的一种新型便携式X射线成像仪。该系统是基于高灵敏线阵列探测器的X射线检查系统，为科技反恐和科技禁毒、缉私提供了最有力的技术保障。采用定制的超灵敏线性X射线探测器，配合公司自主研发的高性能数据采集系统，具有图像对比度强、图像层次感好、图像清晰、探测效率高、轻便、成像面积大、双能检测、使用时间长、不受强光、高气压等恶劣环境的影响、可以电池及220V交流电源两用等优点，能适用于反恐排爆、安检、缉私、缉毒、物品鉴定、邮包检查、保安等，能有效提高公安干警执行任务时的机动性、隐蔽性、准确性。

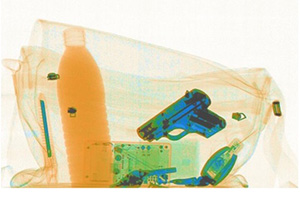

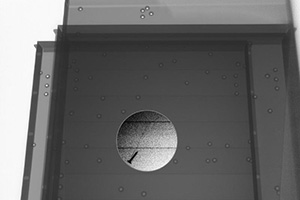

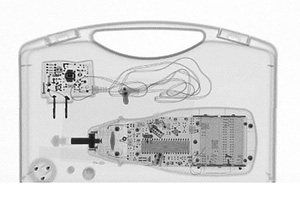

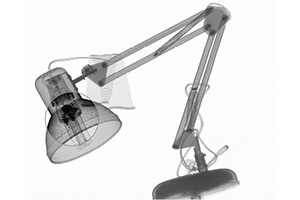

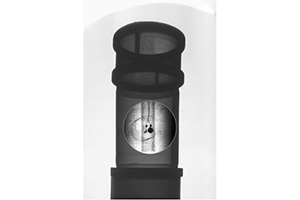

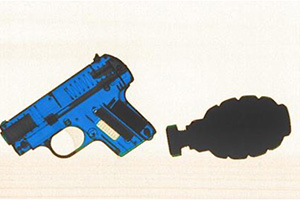

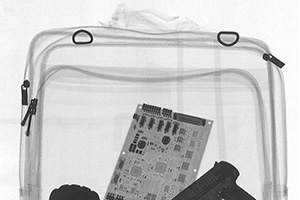

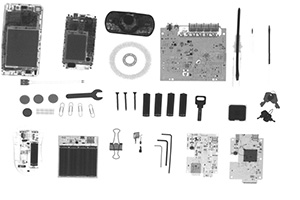

AD-1600X 检测示意

便携式电脑（平板）：

1、双核1.8G以上

2、内存不低于4G

3、硬盘不低于500G（平板不低于128G）

4、分辨率不低于1920x1080

5、支持多点触控。（另外也可以客户根据需求定制配备专用平板电脑，进一步提升便携性及隐蔽性）

6、功能可调：可以按照实际情况对射线源的电压、电流进行相应的调整，改变射线源的穿透力使图片更清晰；在图片处理方面具有反色、伪彩、扫灰、增强、分层扫描等功能，图像可自动保存也有软件内部快速截图功能。

1、工作温度：工作最低环境温度-25℃，最高温度50℃

2、总质量：总质量≤19.5kg

3、界面：全中文操作界面

4、品牌：广东安盾（中国广东）

5、冷却方式：油冷

6、泄露辐射值：

拥有《辐射安全许可证》，泄露辐射值：

（1）距X射线辐射窗 口1m处：0. 0024mGy/h;

（2）距X射线源表面50mm处：0. 065mGy/h；

（3）工作位置处，射线源正后方15M处杂散辐射空气比释能率：0.0096mGy/h

（4）射线源正前方1M处辐射输出：0.02mGy/s

便携式电脑（平板）：

1、双核1.8G以上

2、内存不低于4G

3、硬盘不低于500G（平板不低于128G）

4、分辨率不低于1920x1080

5、支持多点触控。（另外也可以客户根据需求定制配备专用平板电脑，进一步提升便携性及隐蔽性）

6、功能可调：可以按照实际情况对射线源的电压、电流进行相应的调整，改变射线源的穿透力使图片更清晰；在图片处理方面具有反色、伪彩、扫灰、增强、分层扫描等功能，图像可自动保存也有软件内部快速截图功能

便携式高频X射线源：

1、管电压：120kV

2、管电流：0.5mA~1mA

3、穿透力：铝板60mm；钢板30mm

4、重量：7.2Kg

5、供电：大容量锂电池、市电。使用电池供电，待机状态下可使用9.6h，一直开启的状态下可以持续使用2.5h，可连续拍摄800个箱包；使用交流电可无限制持续工作。

6、X射线源工作方式：断续或连续

便携式X射线探测板：

1、探测器点距：0.4mm

2、线分辨能力：能分辨0.064mm（42AWG）铜丝

3、空间分辨能力：线对2.8  lp/mm；铜线Φ0.0787mm

4、成像面积：600mm*800mm

5、探测箱厚度：80mm

6、扫描速度：6秒

7、动态范围：65536:1

8、对比灵敏度：~0.5%

9、图像灰度级：65536（16位）

10、重量：3.3kg，含支架6.0kg

11、成像图片分辨率：2304×2800

图像采集软件：

1、图像采集：16位图像实时采集，实时显示

2、图像存储：存储/读取gif、jpeg、bmp、png、tiff等常见图像文件，存储专用16位图像格式ux

3、图像管理：用户可以按项目对图像进行管理，并记录与项目相关的性能，便于事于检索回放

4、系统状态监测：实时显示系统各部件的工作状态，便于维护以及事前准备

5、软急停：支持软急停锁，防止用户分析图像时因误操作导致设备异常出射线，进一步保障操作安全性

6、用户管理：支持三级用户管理，有管理员、维护员及操作员，防止未经授权的用户使用设备

7、图像浏览：历史图像浏览、无级缩放、自适应显示、原始大小点对点显示

8、恢复：恢复原图大小，恢复默认图像处理

9、感兴趣区：局部图像增强处理

10、几何变换：调整图像大小、顺时针旋转、逆时针旋转、水平镜像、垂直镜像

11、图像处理：边缘增强、反色、彩色（双能）、伪彩色、均光校正、窗宽窗位调整、有机物剔除、无机物剔除、可疑毒品、可疑爆炸物、尺寸测量等

12、图像信息：支持灰度直方图显示、剖面线显示、像素数据实时查看

13、高级图像处理：双能彩色显示、局部增强处理

14、触控操作：支持多点触控操作。单指移动图像、单指调节窗宽窗位、单指测量距离、双指缩放图像，三指恢复默认大小，四指导航图像等。

❖ 产品成像具有42AWG(0.064mm)的线分辨力、60mm铝(或30mm钢）的穿透能力以及2.8线对/毫米的空间分辨力；16bit的灰度级，全球最高。层次感最高可达（65536:1）；

❖ 超大的成像面积，可达600mm*800mm；

❖ 同时支持无线及有线通讯模式，适应多用应用场合需要；

❖ 具有极小的盲区，底部盲区不超过6mm；

❖ 可双向扫描成像；

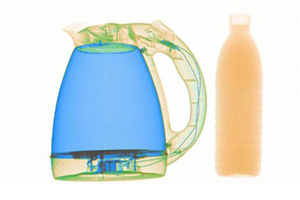

❖ 拥有双能成像功能，可有效分辨有机物无机物混合物；

❖ 支持多点触控操作，如单指窗宽窗位调节、单指局部增强、双指图像缩放、三指恢复默认大小等操作；结合平板电脑，可以极大提高用户操作效率，并且避免现场条件不足带来的不便，有效地提升了便携性与隐蔽性；

❖ 该设备能在强光、高气压等其他恶劣环境下正常工作；

❖ 可根据图像判断实物两点之间空间位置关系和距离；

❖ X射线源电池上可显示电池电压、温度、电量；

❖ 可定位被测物品空间位置关系；

❖ 免工具更换射线机与成像板的电池，方便用户使用；

❖ 连接方式：所有设备之间均可通过有线、无线、有线和无线混合的方式连接互联网，无线连接距离≥30米，有线通信方距离：48M~100M距离；

❖ 具备3D立体成像功能；

❖ 具有可疑物标记标注、灰度分布等软件功能；

❖ X射线源可选择为连续式或断续式射线源。
