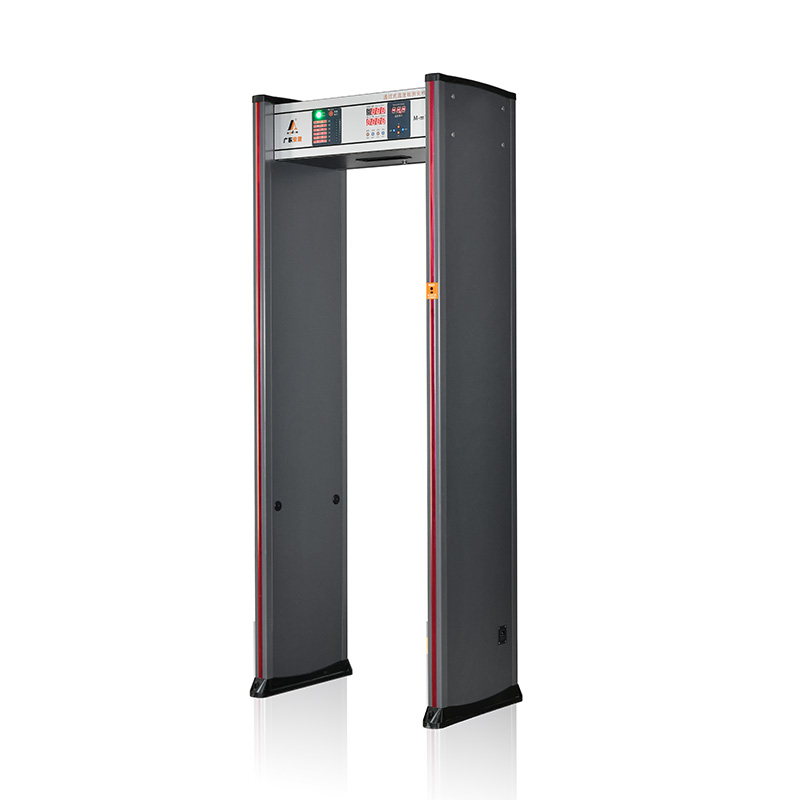

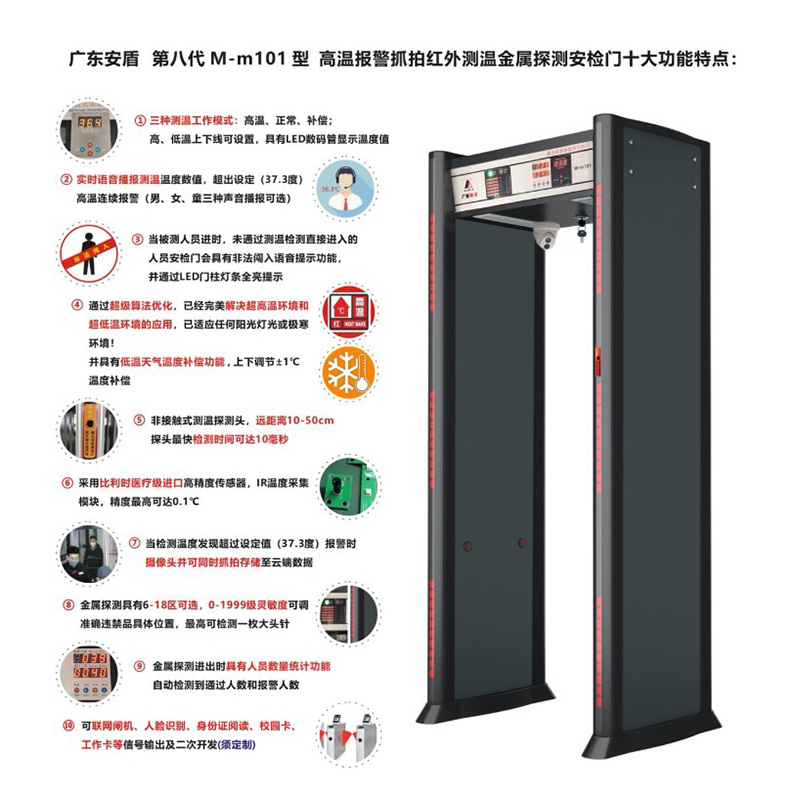

M-m101第八代高精度红外测温安检门

1

通过超级算法优化，已经完美解决超高温环境和超低温环境的应用，已适应任何阳光灯光或极寒环境！并具有低温天气温度补偿功能，上下调节±1℃温度补偿

2

3

三种测温工作模式：高温、正常、补偿

高、低温上下线可设置，具有LED屏显示温度数值

4

实时语音播报测温温度数值

超出设定（37.3度）高温连续报警

5

远距离 10-50cm，非接触式测温探测头 探头最快检测时间可达10 毫秒

6

采用比利时医疗级进口高精度传感器，IR 温度采集 模块，精度最高可达 0.1°C

7

高温报警抓拍；当检测温度发现超过设定值(37.3 度)报警时摄像头并同时抓怕存储至数据

8

金属探测门具有 6-18 区，2000-4000 级灵敏度可调准确违禁品具体位置，最高可检测一枚大头针

9

进出人员数量统计功能，自动检测到通过人数和报警人数，数据可联网后台保存

10

可联网闸机、人脸识别、身份证阅读、信号输出及二次开发(须定制)

传感器

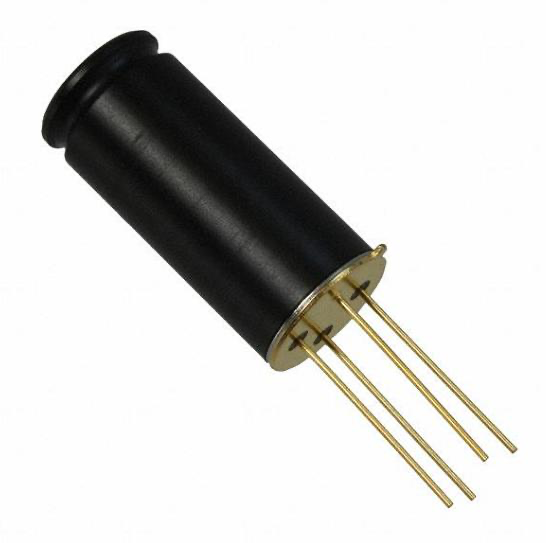

采用进口比利时医疗级传感器，数字，红外感 应(IR)高精度校准:Ta 和 To 由 0 到+50°C 温度范围内，精度最高可达 0.1°C

传输板

自主研发，高精度专用传感器稳压传输板

测量方式

非接触式测量，可选择进距离 10cm 及远距离 50cm

安装方式

嵌入式安装

测温时间

检测时间小于 1 秒，最快可达 10 毫秒

出厂校准

具有宽温度范围内的出厂校准设置

物体温度范围

-70°C—+380°C(IR)

工作温度

-40°C—+85°C

测量辨析度

0.02°C

电压

2.6V-3.6V

节能

具有节能睡眠工作模式

兼容输出类型

可定制 PWM，SMBus 连续读数输出(选配)

功能描述

显示方式

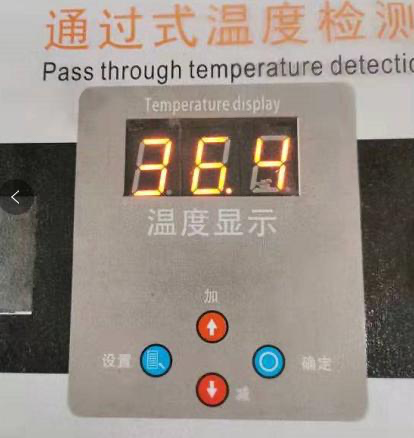

LED 屏显示温度数值

报警温度

可根据实际需要对高温温度的范值进行自行设定调节，超出设定值均报 警提示

温度补偿

具有低温天气温度补偿设置，上下调节±1°C温度补偿功能，

报警方式

具有高温连续报警声，同时 LED 面板可以同时显示测量温度数值

语音播报

具有语音播报温度，并可自由设置播报温度下线。同时 LED 面板可以同 时显示测量温度数值，(男、女、童三种声音播报可选)

温度下线设置

响应速度

响应速度数值最快可达 10 毫秒，并可自由设置，数值越小 速度越快， 数值越大，速度越慢，但测量准确

高温设置

可自定设置报警温度上线调节(默认出厂设置为 37.3 度)

二合一功能

具有两种使用功能:
1、人体温度检测，
2、违禁品安全检测，当测温功能打开后可以根据实际情况，选择同时使用违禁品安全金属探测;反之， 可随时关闭金属探测功能。

测温主板

自主研发，高精度专用测温稳主板，终身可免费升级

高温报警抓拍储存

当检测温度发现超过设定值(37.3 度)报警时，摄像头并可同时抓拍存储至云端数据。便于使用人实时查询高温报警人员，防止测温时遗漏高 温危险人员(定制选配)

多探测模式

可根据要求定制双传感器及多传感器探测(定制选配)

联网输出

可根据要求定制网络输出接口（选配）

可根据要求定制提供闸机信号输出，完成配套管理方案等（选配）

多防区探测模式

6、12、18 个相互重叠的金属探测可区域选定，采用当前数字脉冲技术， 交互式发射和接收，分成多个防护区，能准确判出每个区域的可疑物体 具体位置

自动调频功能

具有开机自动调整工作频率，自动识别周边环境干扰频率做出相应调整，有效降低设备调整难度;复合式电路设计，信号频率可自由调节， 采用先进散射型红外扫描，迅速捕捉感应信号，且并网安装多台探测门 共同工作互不干扰。

内置应用场所快捷设置

内置应用场所快捷设置，可设置不同铃声，方便用户快速设置;

内置系统自检

具有开机自动故障诊断功能

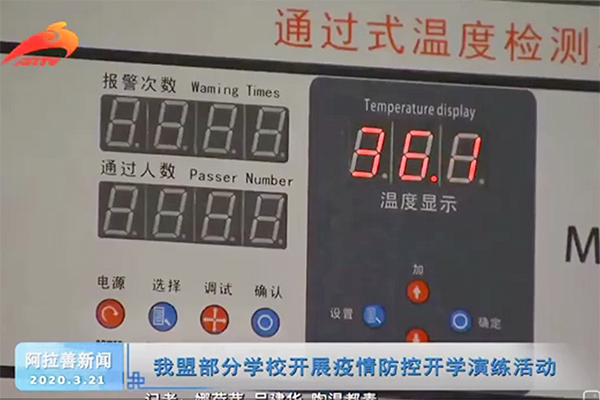

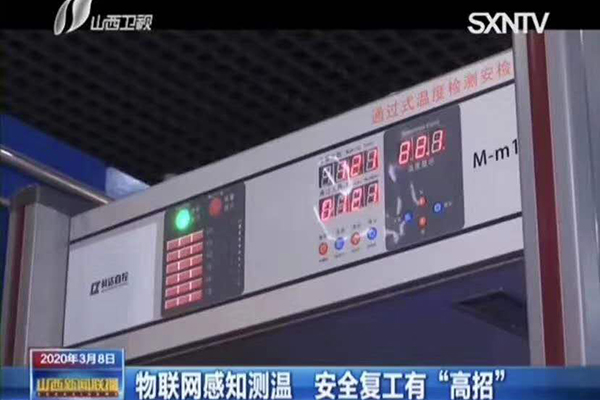

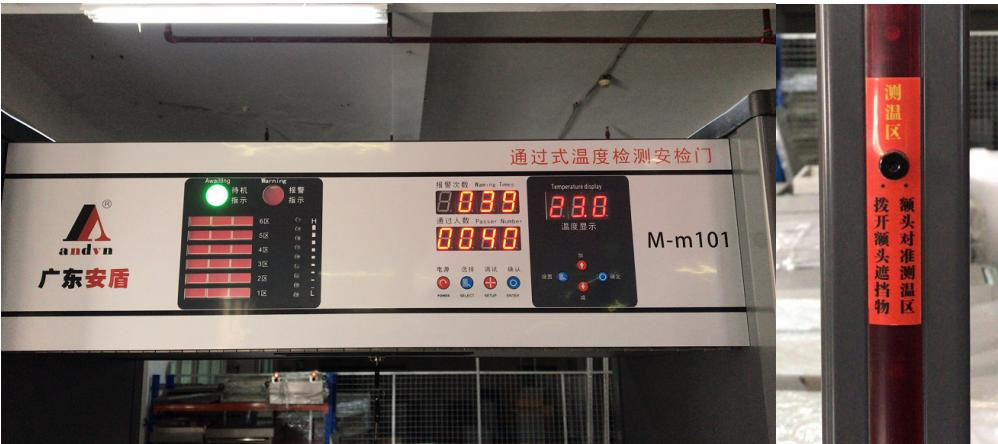

面板显示

发现可疑物品时，安检门发出报警声的同时，也可通过面板部位可以看 到报警区位，可以更加准确直观看到违禁物品藏匿位置。

通过人数

可记录 9999 次，双侧对射红外可以自动检测到通过人数和报警人数， 精确 100%。

防震设计

全球独家防震设计，可在人多拥挤情况下正常运行，手拍门板不会产生 误报。

灵敏度调节

每个探测区域具备 0-1999 级灵敏程序可以任意调节，为满足客户所探 测不同的违禁物品，可根据实际使用情况预先设定金属物品的可能部位 及体积、重量、大小进行适当的灵敏度调节，排除皮带扣、钥匙、首饰、 硬币等物品的误报，最高灵敏度可探测到一枚回形针大小的金属或一角硬币。

24 小时工作

全自动线圈缠绕及主机的贴片生产能更精确的达到探测效果，具有连续工作特点。

密码保护设置

具有密码保护功能，有输入密码才能修改，非操作人员无法修改。

报警设置

报警铃声可调，报警音量可调，声光同时报警。

门体材质

采用防火板，外加防水材料，门体上下带有防水脚套，并且内有合金支柱，不变形、防水、防火、防腐等功能。

安全标准

符合当前所采用的国际安全标准，采用弱磁场发射技术，对心脏起博器 佩带者、孕妇、录像带等无害。

工作温度

-20°C +55°C

电源

AC220V f:50HZ

整机重量

约 85kg

功耗

P≤<35w

发射频率

多个工作频率可供选择

通过率

大于 60 人次/分钟

符合标准

GB15210-2003

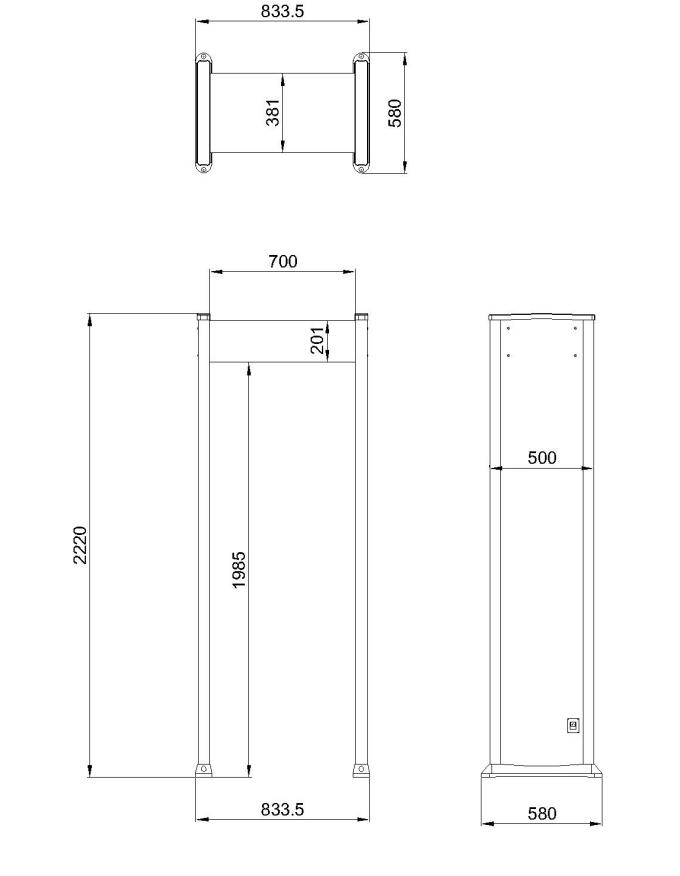

通道尺寸

1985mm(高) ×700mm(宽)×580mm(深)可定制

外型尺寸

2220mm(高) ×833mm(宽)×580mm(深)可定制

1

不同的人在相同的环境中体表温度也不一样，检测时由于达不到检测 设置提示温度，误以为检测不到，测温主板设置里面有可调的低温下 限，可放开检测提示温度。

2

由于人体本身的防御机制，额头找对探头时会有本能的抵触，心理上认为检测相应时间较长，误认为检测灵敏度低。可以建议客户双目注 视安检门检测红外探头圆圈内的小白点，额头抵近探头有效检测距 离，以此来规范受检测人员的安检姿势，增加检测速率和准确度。

3

在第一次检测时测温主板未有温度检测提示，请不要再在检测距离内晃动额头，应当退出检测范围，按照规范再来一次，给测温探头预留 一次复位的时间响应。

4

受检人员如果额头温度不够，可考虑检测手腕，检测手腕的地方最好 被衣服包裹着，且没有明显的汗渍。

5

红外测温探头检测时会受日光灯管温度的影响，温度会飘生，影响检 测温度。如果安装环境中有吊顶，并装有方块式吸顶灯，建议避开灯管的地方安装。

安检门为室内使用产品，建议都在室内且温度稳定的环境中使用，我 已经在太阳光中测试过，正常的阳光不会对探头造成影响。
