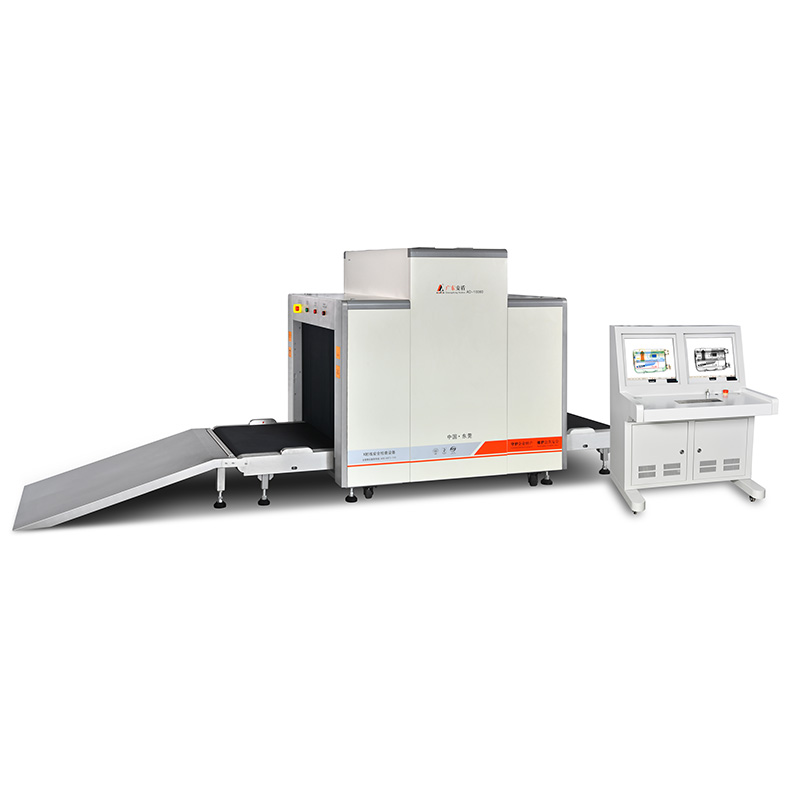

2022款X射线安全检查设备

功能特点

304拉丝机架

设备进出口龙门框、传送通道、接物架均采用优质304拉丝不锈钢制作，设计简约大方，经久耐用、耐脏不掉色不反光

双层环保铅帘

双层交叉铅帘防辐射防泄漏，铅帘套膜采用新型压铸技术，防止客人手接触铅，杜绝铅污染

防夹手夹包功能

通道两端设计防夹手功能安全防护板，防止夹手、夹包

防水防尘专用金属键盘

设备配有专用键盘，整体美观大方耐用、功能清晰易懂、防水防尘、不掉色易清洁

独立操作工作台

设备配有独立的双操作工作台

分屏显示

可在一台显示器上同时以上下分屏显示方式，显示彩色和黑白图像

节能温控

机器内嵌入有温度感应控制系统，智能开启散热系统，有效控制设备功耗，减小机器噪音。

超薄物检测

当被测物品过于薄时，按下相应的超薄物检测功能键后可对其进行探测

故障自诊断

采用模块化设计，并提供X射线源、探测器阵列、专用键盘等关键部件测试诊断功能，使设备故障诊断及维修更加准确和快捷。

一键开关机

开机时旋转钥匙，点击启动按钮一键开机；关机时只需旋转一下钥匙，设备自动安全关机，更简洁方便。

危险品图像插入TIP功能

在设备正常扫描生成的行李图像中随机插入危险品或行李图像、用于考核操作着工作认真程度。

节能感应

采用传送通道两侧隐藏式自动感应装置，耐用防损坏，在感应到行李包裹时，智能开启传送通道，无行李包裹时，传送通道自动停止，有效控制机器整体功耗及噪音水平

大幅图像呈现

采用单排简约界面设计，图像呈现更大幅，显示包裹通过数量及时间日期

高清物质图像

图像清晰，色彩鲜艳正确，层次分明，有机物显示为橙色，无机物显示为蓝色，混合物显示为绿色

远程软件升级

具有远程联网软件升级优化功能，系统软件终身免费升级优化。

二次开发功能

专业图像处理软件，支持二次开发，可对接多种使用平台

双源多视角的优势

X射线源

由2个X射线源，分别经顶照视角和侧照视角对物品进行透视，同时显示顶照及侧照视角的成像。

识别更准确

当违禁品以特殊角度摆放通过，单视角图像上呈现点状或线状，安检员难以正确识别造成漏检。而双视角设备借助另一视角图像可以准确识别，危险品无以遁形

排除遮挡物

两个角度综合评判，有效排除遮挡物对爆炸物和违禁品自动探测计算的干扰，极大提高探测的准确性；

对于一些具有明确目标物的检查，如照相机，手机，爆炸装置等，双视角可以准确判断物体外观

判图准确

判图准确，无需复检，极大提高通过流量

避免物品重叠

采用双视角设计，垂直、水平两个视角的图像同时显示，能够揭示更多包裹内部信息，从而有效减少由于物品重叠带来的干扰，提高判图员的识图准确性，降低误判和收件比率

立体成像

同时通过显示屏显示顶照视角及侧照视角的平面及立体成像。

技术参数

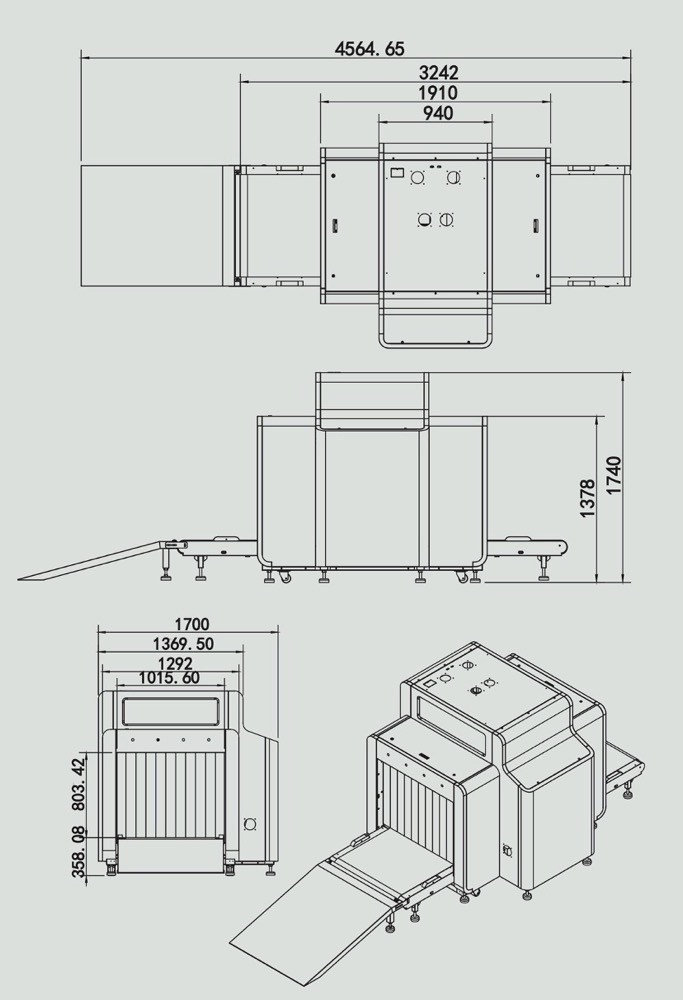

产品尺寸

3242(长)×1700(宽)×1740(高)mm（不含接物架）

接物架：1322mm长

操作台：1200(长)x760(宽)x1200(高)

通道尺寸

1000（宽）×800（高）mm

传送带速度

0.2-0.4m/s(可调)

传送带额定负荷

280kg

分辨力

顶照视角：直径0.0787mm金属线

侧照视角：直径0.0787mm金属线

穿透分辨力

顶照视角：直径0.160mm 金属线

侧照视角：直径0.160mm 金属线

空间分辨力

顶照视角：水平直径1.0mm；垂直直径1.0mm

侧照视角：水平直径1.0mm；垂直直径1.0mm

穿透力

顶照视角：40mm钢板

侧照视角：40mm钢板

泄漏剂量

0.09µGy/h

X射线发生器

射线束方向

顶照式、侧照式两个方向

管电流

1.2mA

冷却／工作周期

密封式油冷／100％

射线角度

80度

管电压

160KV（可调）

射线源配置

不锈钢机械壳体外观、优质级X光射线管，密封油冷

自动维护诊断

X射线发生器具有监控功能，能在工作状态出现异常时报警，并可监控射线源的管电压、管电流

图像处理系统

X射线传感器

L形光电二极管阵列探测器（多能量），1.57MM阵列显示器

彩色图像显示

24位真彩色显示，分为有机物、无机物、混合物分辨

局部增强

具有对较暗图像的区域进行增亮处理

超级图像增强

具有对调整图像的比对度增强

边缘增强

物体轮廓边缘更加清晰

图像增强

图像细节更加清晰

放大镜

局部放大功能

增亮/减暗

增加图像的亮度/降低图像的亮度

图像回放

显示前200幅图像，并对回拉图像可进行任何图像处理及回放查看

图像存储

实时保存任意幅图像，并可进行任意图像处理，连续工作保存，图片直接存入硬盘，储存数量大于100万张，并可直接调用查看

系统功能

基于计算机平台，提供以网络应用为载体的远程协作检查模式，以及图像传输和集中存储功能；

扫描方向

支持双向扫描功能，可以对任意方向传送的物品进行扫描并成像；

多能量功能

多能量彩色

有机物显示为橙色，无机物显示为蓝色，混合物显示为绿色

高能/低能

两种能量切换显示，高能显示不易穿透物体，低能显示易穿透物体

使用环境

工作温度／湿度

-10℃ ~ 45℃ / 20% ~ 95%（不冷凝）低于-10℃需特制

储存温度／湿度

-20℃ ~ +60℃ / 20% ~ 95%（不冷凝）

工作电压

220VAC(±10%)  50±3Hz

功率损耗

1.0KW

噪声级

55dB

主机配置

工业级计算机主板、intel i3处理器，4G运行内存、千兆网口数据传输、监控级1T硬盘存储，整体性能稳定可靠

探测板配置

多通道高速数据采集系统,使用自主研发的多通道高速信号采集芯片

传送带配置

传送皮带

采用优质PVC，表面防滑耐磨布纹。厚度3MM，更耐拉伸、不易变形；表面防静电处理，杜绝污染

静音电机

采用优质永磁电机、60V直流驱动、安全输送、超强静音

定制操作台

可选配加装单屏或双屏显示操作工作台，及定制分屏器分屏显示

动态抓拍人包合一

系统自动整合高清超广角摄像头动态抓拍技术，自动匹配关联所属人物面部及包裹外观抓拍图像、X光图像，做到两者信息整合存储，提高复查检索率，精确做到人包合一，数据本机存储，可导出

远程图像同步

多台或单台设备组网后，终端同步图像显示，存储，查看及数据导出

智能分析功能

人脸识别、包裹抓拍摄像、违禁品识别、数据回放、数据检索、数据统计、数据导出。

云端管理功能

人脸/包裹/X光图片匹配、数据搜索、数据回放、数据统计、管理/调整识别模型、远程升级、远程管理安检终端、大数据的安检趋势分析、移动终端危险品通知。

AI人工智能识别

自动识别异常报警：依托智能服务器，展开实时分析，识别包裹内违禁物品，触发声光报警器及语音报警

违禁品识别功能：刀具、枪支及其零部件、液体、爆炸物等多种违禁管制物品识别

违禁品检出率：液体98%，刀枪95%，易燃易爆物90%

违禁品识别速度：50ms

违禁品管理登记

违禁品管理：登记查看违禁品信息，展示违禁品基本信息、图片信息、违禁人员身份证信息

数据联网统计导出：违禁品基本信息可通过后台联网实时查看，及数据导出

多台设备联网管理：所属本单位下所有设备可进行统一管理，由系统管理-单位管理中维护-各安检口的安检设备，包含安检门、安检机、金属探测、人证、门禁、闸机等设备

人员离岗报警

当安检操作人员离开时间超过一定时间，可发出报警提示信息。

智慧安检

产品可整合人脸识别、动态抓拍、深度学习、数据结构化等技术，人脸、包裹、图片实时绑定关联，检索复查快捷高效。
